「トヨタ ノア」フレーム交換

今回は板金修理の作業をご紹介します。
(こちらのお車は運転席から見て、右方向からの衝撃を受けています。)

「トヨタ ノア」フレーム交換

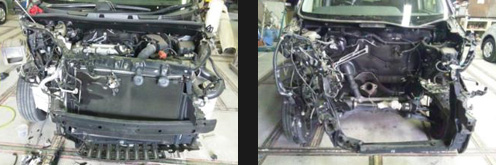

まずは外板を外します。
全体的に左に歪んでますね。
エンジンを降ろした状態で
フレームの曲がり具合を確認します。
「トヨタ ノア」フレーム交換

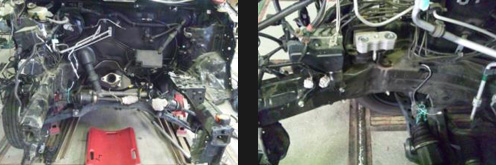

フレームの「粗だし」で大体元の位置に戻します。
こちらの歪んでいる右フレームを交換します。
「トヨタ ノア」フレーム交換

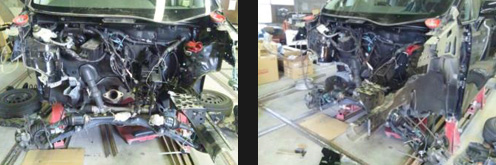

右のフレームを切除。左は残して修正で修理します。
別の角度から。
「トヨタ ノア」フレーム交換

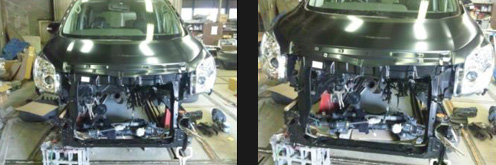

メンバーを仮組みして「ミリ単位」で修正を行い、キッチリ「寸法」を出します。
フェンダー、ボンネット、ライトを付けて“チリ”が合うかを確認します。
「トヨタ ノア」フレーム交換

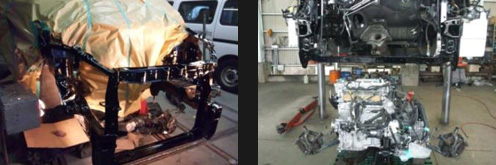

完璧にセッティングが出た所でメンバー溶接。
その後、塗装を施します。
降ろしたエンジンを載せます。
「トヨタ ノア」フレーム交換

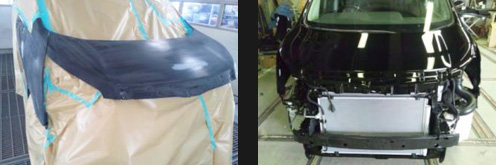

ここで外板の”足付け”した後、本塗装を行います。
補機類を取付けます。
「トヨタ ノア」フレーム交換

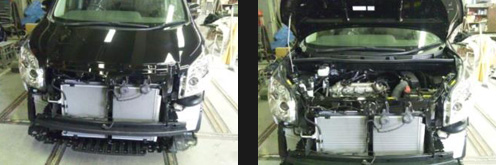

補機類取付その2。どんどん「形」になっていきます。
補機類取付その3。
灯火装置、電装品の作動確認を行います。
「トヨタ ノア」フレーム交換

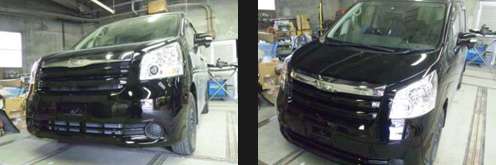

完成です!
走行テストを行い、操縦安定性、走行フィーリングなどをチェックします。
車両検査テスターにてサイドスリップ、制動力、アライメントなどもチェックします。

事故にはくれぐれもお気を付け下さい。
万が一、また何かお困りな事がありましたらご相談下さい。
